產品型號：UT-5564A
產品名稱：模擬量輸出模塊
通道數量：4通道
產品概述：
UT-5564A 是遠程模擬量輸出和控制模塊,提供 D/A 數字量輸入/模擬量輸出功能，支持-10V~+10V 直流電壓信號和0~20mA 直流電流信號輸出。模塊可以通過 Modbus RTU 協議的一系列指令進行遠程控制,模塊和上位機是使用指令數據形式通過 RS-485 串行總線進行通訊。通信波特率是可軟件設置的，傳輸速率最大可達到115200 bps。
產品參數：
●輸出通道:4路
●通訊協議:Modbus-RTU，支持03、06、16指令
●波特率:1200/2400/4800/9600/19200/38400/576001115200 bps
●數據格式:1、8、N、1/1、8、E、1
●地址范圍:1-247
●接口類型:RS485
●電壓輸出:-10V-+10V
●電流輸出:0~20mA
●精度:±0.5% of FSR
●電流負載電阻:1KΩ(外接24V DC)
●隔離電壓: 3000V DC
●電源電壓:+12-+30V DC
●功耗:≤2.5W
●工作溫度:-40°C-+85°C
●存儲溫度:-40°C-+85°C
●相對濕度:5%-95%RH，不凝露

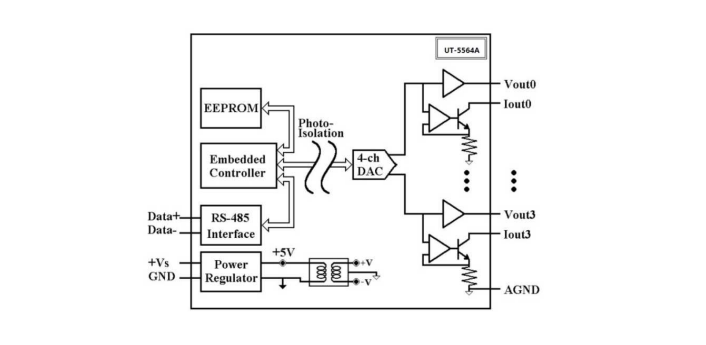

內部結構：
接口端子：

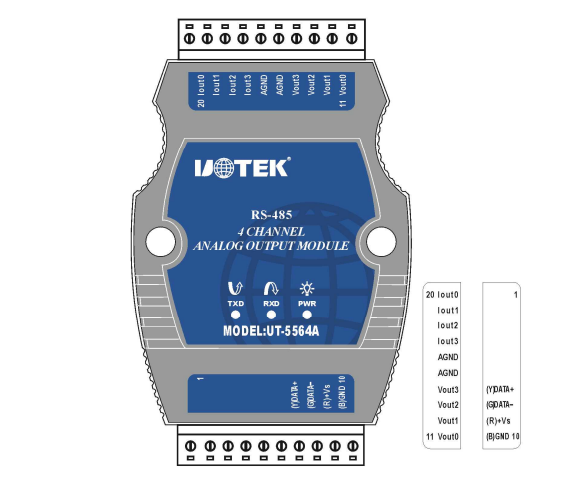

引腳排列

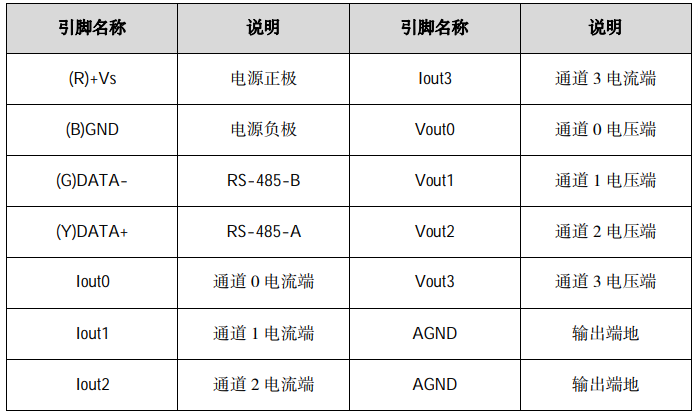

引腳說明

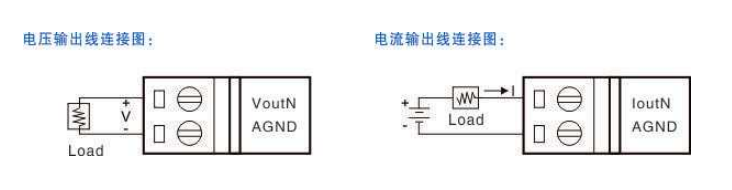

接線說明
