格創東智科技有限公司為了優化企業生產制造管理模式，強化過程管理和控制，旨在達到精細化管理目的。通過改造優化，可為企業的產品、中間產品、原材料等質量檢驗提供有效、規范的管理支持，實時掌控計劃、調度、質量、工藝、裝置運行等信息情況，使各相關部門及時發現問題和解決問題。
一、客戶痛點：
1．總裝離散裝配行業特點，手工操作工藝多，防錯防呆要求高
2．現場非標設備多，設備取數協議復雜，原廠支持弱
3．前工序自動化程度高，異常停機損失大
4．多型號小批量，對供應鏈和現場精益管理要求高
5．項目現場已搭建完成，不方便布線
二、解決方案：
該智能運維系統主要由前端檢測控制模塊、千兆光纖環網和后臺監控平臺三部分構成：前端檢測控制模塊平衡儀，風機，激光打印機、溫濕度傳感器（UT-5521P）等設備組成；中間使用UT-9061A通過把485信號轉成無線信號，UT-9061A可通過連接UT-9021A發射的WIFI信號，向上層網絡傳輸設備數據；千兆光纖環網有塔基的UT-62208F和控制中心的UT-62424G組成；后臺監控平臺由專業化高速服務器集群構成。
環網交換機確保風機數據能正常傳輸通信，相關工作人員可遠程控制設備進行監控，從而減少了去現場的維護工作，提高了工作效率，實現了非標設備的實時監測、數字化維保，降低設備異常原因導致的無作業概率。

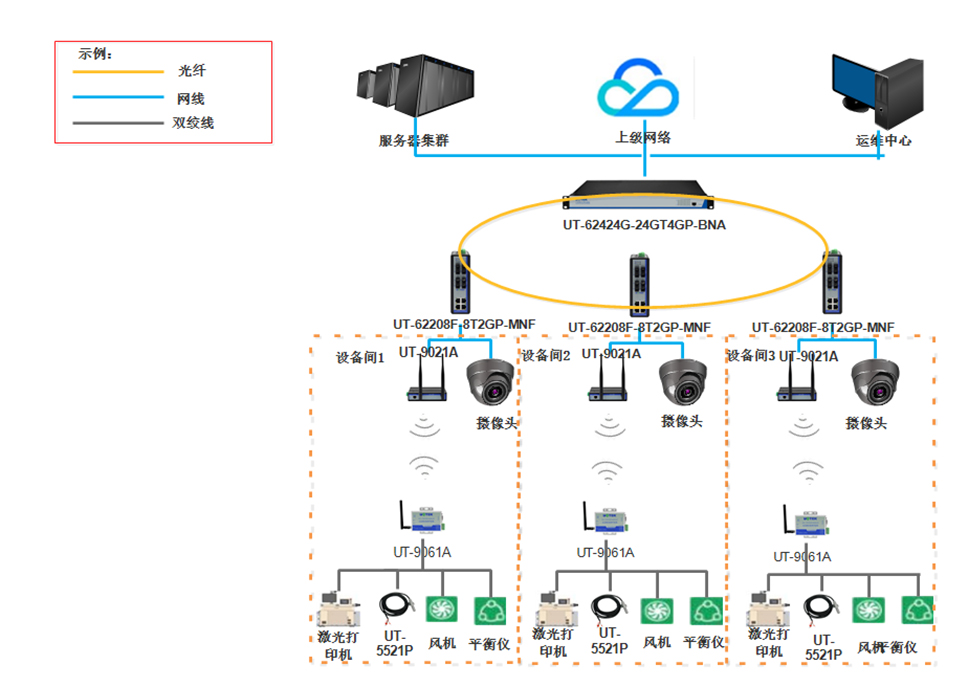

三、方案拓撲如下：
設備智能運維系統網絡架構簡單，主要分為兩層核心匯聚層和接入層。匯聚交換機UT-62424G支持豐富的路由功能，可與上級網絡設備無縫對接，不存在兼容性問題。匯聚交換機UT-62424G跟接入交換機UT-62208F級聯端口，為防止單鏈路中斷，造成數據傳輸中斷，UT-62424G系列和UT-62208F系列支持環網功能，開啟MSTP功能，能夠提供鏈路通訊保護，收斂時間小于50ms，提高網絡傳輸?shù)目煽啃?。用于?shù)據鏈路備份和提高網絡的可靠性，從而有效保證通信質量。

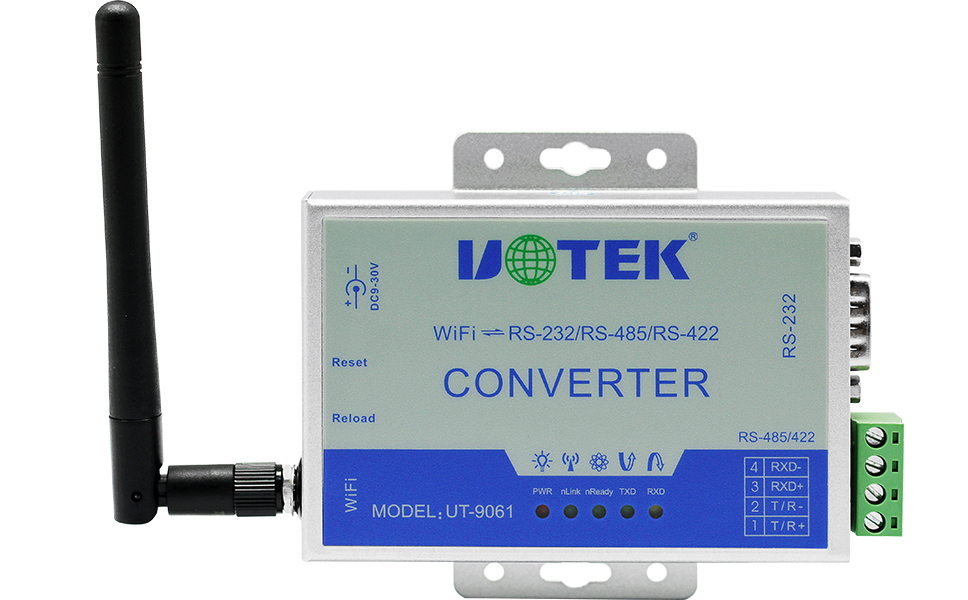

接入層接入攝像頭以及UT-9021A路由器，UT-9021 AP，支持路由，中繼多種操作模式，完全滿足不同用戶需求，功能多樣，AC集中管理，IP地址自動分配，工程布局簡易便捷，而UT-9021路由作為AP，開放WiFi，UT-9061A連接UT-9021AWiFi，UT-9061支持232/422/485轉10/100M TCP/IP，為用戶設備實現簡單的有線和無線網絡之間的互聯。
四、方案特點：
1．交換機傳輸設備開啟相關環網協議，支持搭建環型網絡；
2．支持遠端WEB管理以及CLI管理；
3．設備的高可靠性和穩定性，保障現場數據傳輸?shù)奖O(jiān)控中心的完整性、有效性；
4．提供豐富的接入端口：串口、網口、光口；
5．交換機支持無風扇設計，EMC等級4，工作溫度 -40℃ 到 85℃, IP40 防護等級；
6．抗強電磁干擾，可有效防御工業干擾；
7．采用無線方式傳輸，減少資源成本。
