2024-05-13
一、項目背景：
福田區是深圳市的金融商貿中心、行政文化中心和重要交通樞紐，政府秉承“以人為本、暢通為基、品質為魂”的設計理念，通過智慧道路建設、綠色交通構建、場景景觀營造，設施品質提升等改造，福田中心區實現整體交通改善、風貌塑造、景觀提升、智慧賦能等目標。
深圳市福田區提出智慧公交站臺項目，可實現全系統感知和全面監控福田區智慧公交站將通過車站配備的攝像頭能夠?qū)φ麄€站臺的等車狀況，和人員流動流量的狀況進行實時抓拍，并基于大數據融合挖掘結合異常天氣、實時路況等功能，可實現對站臺客流量的實時獲取對公交到站的精準預測，誤差小于1分鐘，能使市民出行較之前相比節約10%的時間。
二、系統需求:
適應露天惡劣地理氣候環境；
對環形拓?fù)渚W(wǎng)絡的有力支持；
設備管理簡單，方便運維；
接入交換機帶有POE供電，給POE設備供電；
支持環網協議；
設備傳輸?shù)目煽啃?，以及穩定性；
三、解決方案：
智慧公交站臺由前端設備模塊、千兆光纖環網、核心層交換機和后臺監控中心組成。前端設備主要由環境監測模塊、LED顯示屏、廣播、攝像機、無線路由以及電子公交站牌組成。環境監測模塊可以檢測環境溫濕度以及周圍噪音；LED顯示屏則可以觸控查找附近地點以及公交信息；廣播則可對公交站臺發生緊急事件可以對人群進行指揮；高清攝像頭可以實時對站臺進行可視化監控；電子公交站牌則可以查看車輛到站信息；光纖環網主要由UT-62424G系列交換機組成。后臺監控平臺則由專業化高速服務器組成。
智慧公交站臺系統網絡架構簡單，主要分為核心層、匯聚層和接入層。核心交換機UT-63424G支持豐富的路由功能，可與上級網絡設備無縫對接，不存在兼容性問題。同時在匯聚層接交換機UT-62424G支持環網協議，收斂時間小于50ms，同時支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制，可用于數據鏈路備份和提高網絡的可靠性，從而有效保證智慧公交站臺通信質量。接入層交換機UT-6410GM支持以太網供電，并具有高抗電磁干擾能力。

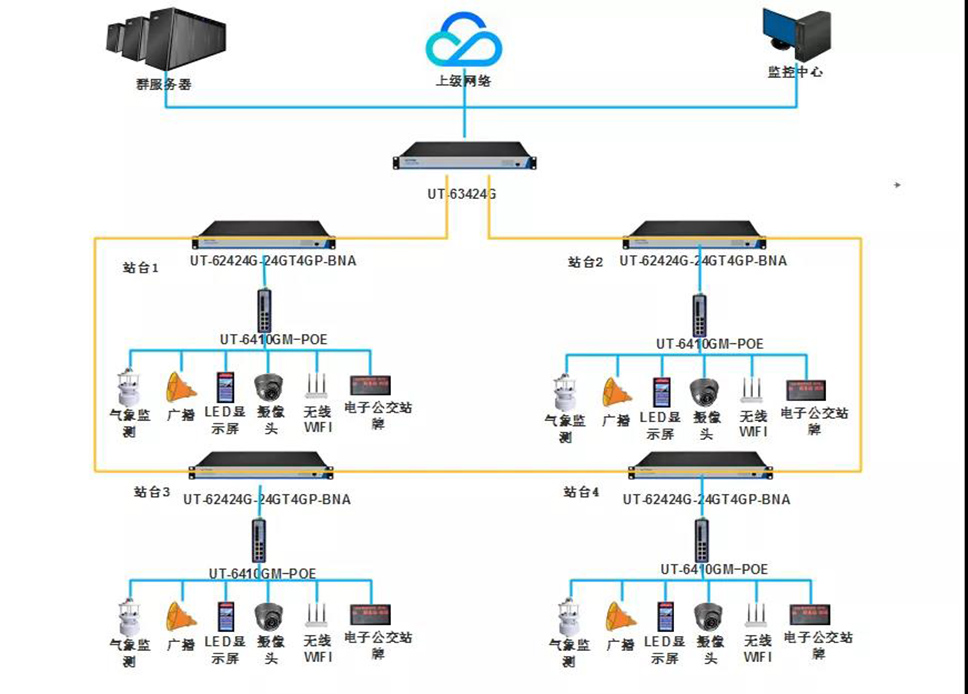

四、智慧公交站臺拓補圖：
五、明星產品：

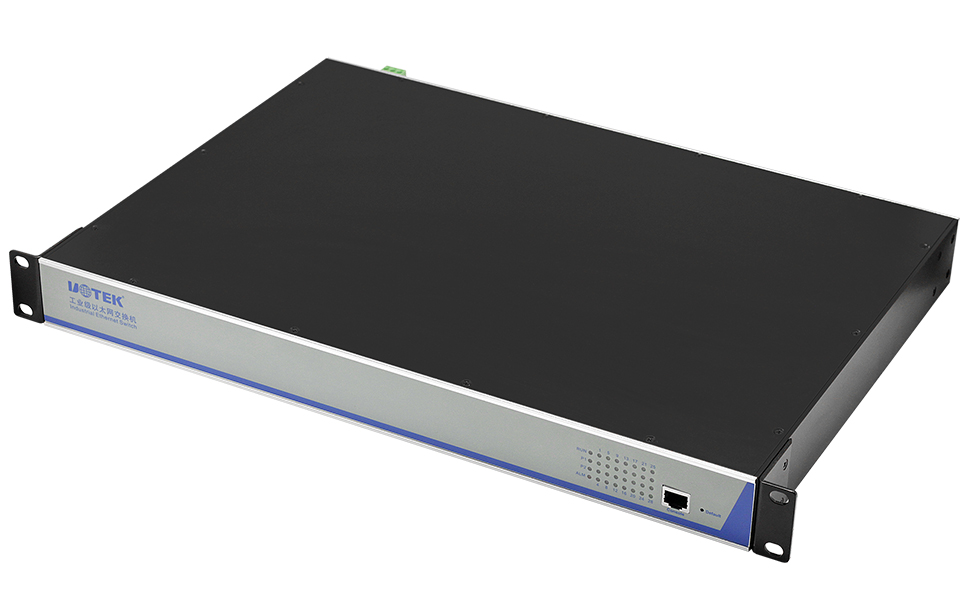

UT-63424G系列是款高性能，高性價比的網管型萬兆工業以太網三層交換機。該系列包括兩款產品型號，可提供16路千兆SFP網絡接口（或16路千兆以太網接口），4路萬兆SFP+接口以及8路千兆光電復合接口，不僅增加了帶寬，提高了網絡數據的通訊，而且非常適合大規模工業網絡的應用。該系列產品支持多種二層軟件特性（端口鏡像、VLAN、端口匯聚、IGMP Snooping、QoS、STP/RSTP/MSTP等）和基本IPv4/IPv6三層路由協議（靜態路由/RIP/OSPF/VRRP），為用戶提供了完善的解決方案，更好的為工廠自動化，智能交通，視頻監控等工業應用領域構建大型局域網絡提供更多選擇方案。

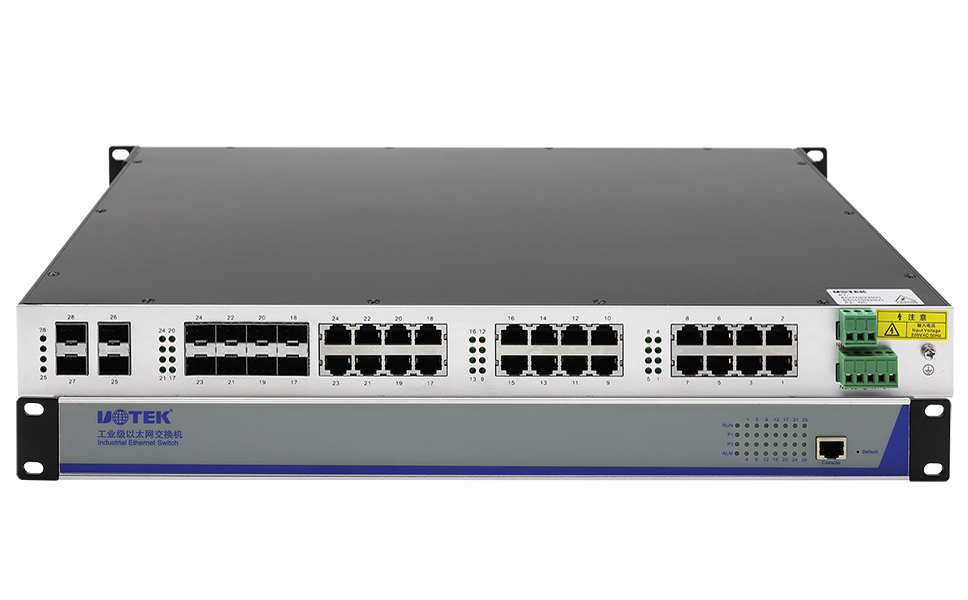

UT-62424G系列是款高性能，高性價比的網管型全千兆以太網交換機。為了滿足工業應用的不同要求，該系列交換機最多可支持28路千兆接口，最大可支持12路千兆光纖接口，增強了網絡擴展的靈活性。該系列交換機支持端口鏡像、VLAN、IGMP Snooping、QoS、STP/RSTP/MSTP、ACL訪問控制列表等豐富的二層軟件特性及一系列實用的管理方式，如Console、Telnet、Web、SNMP 和繼電器告警輸出等，同時還支持3層交換技術（靜態路由/RIP/OSPF/VRRP），更好的為工廠自動化，智能交通，視頻監控等工業應用領域構建大型局域網絡提供安全可靠的解決方案。

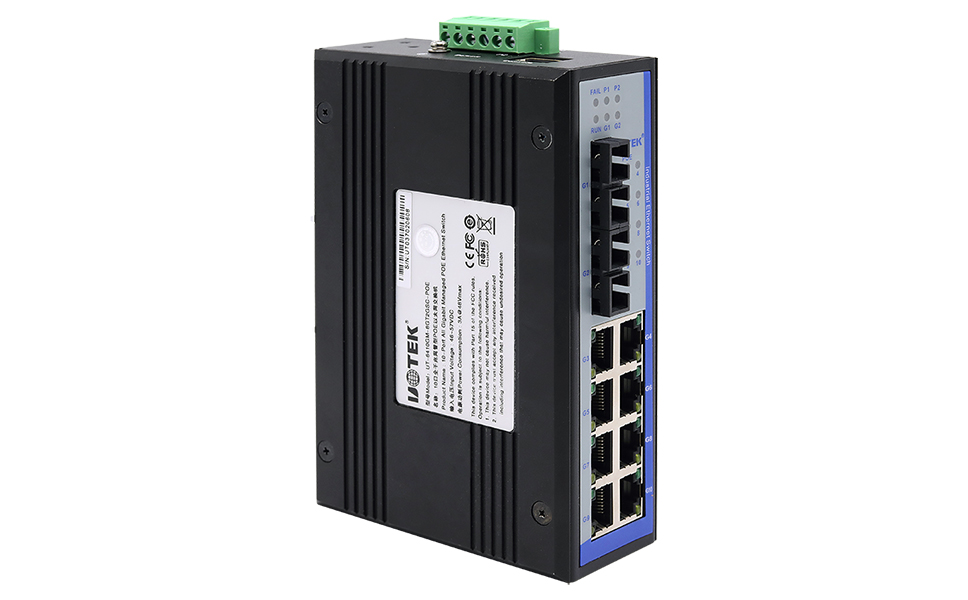

UT-6410GM系列網管型千兆工業以太網交換機支持8路10/100/1000Base-T以太網口(兼容IEEE802.3af/at(POE))以及2路1000Base-X光口。在交流電源不便使用或受其他因素限制時，每路POE端口可提供給相連設備（如監控?cái)z像機、無線接入點和IP電話）最高30W的電源。UT-6410GM系列以太網交換機具備高度靈活性，支持多種管理功能（CLI/Web等），可擴展主干網絡結構及以太網供電，并具有高抗電磁干擾能力，保證在惡劣的工業環境中保持穩定的工作，為工業自動化，智能交通，視頻監控等工業應用發揮更大的優勢。
六、方案優勢：
1．無風扇設計，EMC等級4，工作溫度 -40℃ 到 85℃， IP40 防護等級；
2．至少300,000小時無故障工作時間；
3．開啟相關環網協議，支持搭建環型網絡；
4．支持遠端WEB管理以及CLI管理；
5．設備的高可靠性和穩定性，保障了現場數據傳輸?shù)奖O(jiān)控中心的完整性、有效性；
6．支持千兆環網；
7．可擴展主干網絡結構及以太網供電，并具有高抗電磁干擾能力，保證在惡劣的工業環境中保持穩定的工作。
